Manfrotto 509HD + MPRO 536: kit de vídeo profesional con trípode de carbono
El Manfrotto 509HD + MPRO 536 es un kit de trípode de vídeo diseñado para producciones audiovisuales que necesitan estabilidad, capacidad de carga y un control preciso de los movimientos de cámara.
El conjunto combina la rótula fluida Manfrotto 509HD con el trípode MPRO 536 de fibra de carbono. Además, incluye una bolsa acolchada para guardar y transportar el equipo.
Gracias a su semiesfera de 100 mm, el sistema facilita la nivelación de la cámara. Asimismo, incorpora arrastre fluido ajustable en PAN y TILT, contrabalance de cuatro posiciones y una zapata deslizante para equilibrar diferentes configuraciones.

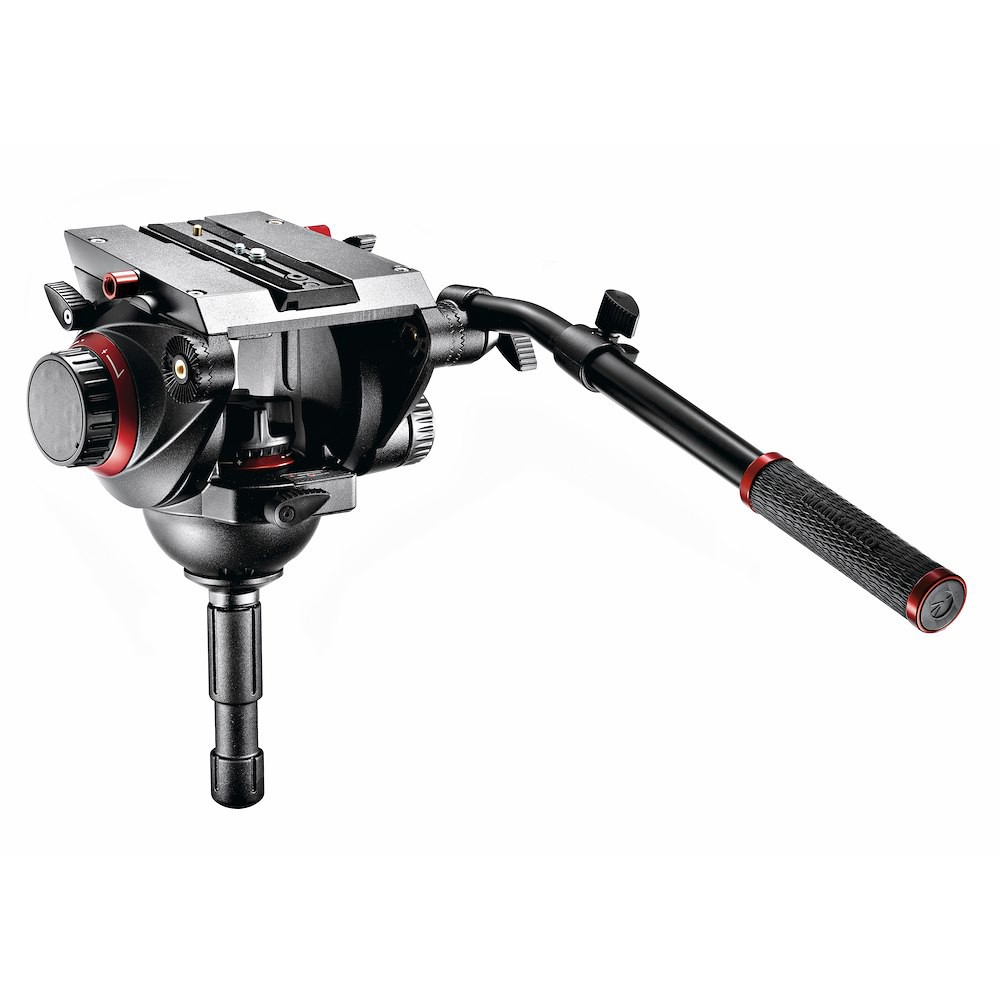

Rótula fluida Manfrotto 509HD con Bridging Technology
La rótula Manfrotto 509HD utiliza la tecnología Bridging, una arquitectura desarrollada para ofrecer un funcionamiento estable y preciso con cámaras de vídeo profesionales.
Su estructura de aluminio incorpora un sistema de arrastre fluido que permite realizar movimientos panorámicos y de inclinación de forma controlada.
Además, los mandos independientes facilitan ajustar el comportamiento de la rótula según el equipo y el tipo de grabación.
Por tanto, resulta especialmente interesante para documentales, entrevistas y producciones que requieren movimientos de cámara repetibles.
Arrastre fluido continuo en PAN y TILT
La 509HD incorpora el sistema FDS, Fluid Drag System, que permite regular de forma continua la resistencia de los movimientos horizontales y verticales.
Gracias a esta regulación, puedes adaptar el arrastre a la velocidad de movimiento deseada. Por ejemplo, una panorámica lenta puede requerir mayor resistencia que el seguimiento de un sujeto en movimiento.
Además, el ajuste independiente de ambos ejes permite preparar diferentes configuraciones sin modificar el contrabalance.
Movimiento panorámico e inclinación
La rótula permite realizar giros panorámicos de 360°. Asimismo, la ficha técnica actual de Manfrotto indica un recorrido de inclinación de -50° a +90°.
Gracias a estos movimientos, puedes realizar seguimientos, cambios de encuadre y grabaciones desde diferentes perspectivas.
Antes de utilizar la rótula, conviene ajustar correctamente la resistencia del movimiento y comprobar que la cámara está equilibrada.
Contrabalance de cuatro posiciones para cámaras profesionales
La Manfrotto 509HD incorpora un mecanismo de contrabalance por muelle con cuatro posiciones: una posición desactivada y tres niveles de compensación.
Este sistema ayuda a equilibrar el peso de la cámara cuando se inclina hacia delante o hacia atrás.
Además, permite adaptar la compensación a diferentes configuraciones teniendo en cuenta tanto el peso como la altura del centro de gravedad.
Contrabalance con centro de gravedad de 55 mm
- Posición 0: contrabalance desactivado.
- Posición 1: 4,2 kg.
- Posición 2: 8,4 kg.
- Posición 3: 12,8 kg.
Contrabalance con centro de gravedad de 125 mm
- Posición 0: contrabalance desactivado.
- Posición 1: 2,8 kg.
- Posición 2: 5,6 kg.
- Posición 3: 8,5 kg.
Por tanto, el contrabalance máximo no corresponde a un único peso de cámara para todas las configuraciones. Es necesario considerar la posición del centro de gravedad.
Además, el contrabalance es escalonado, mientras que el arrastre fluido en PAN y TILT se regula de forma continua. Ambos mecanismos cumplen funciones diferentes.
Capacidad de seguridad de hasta 13,5 kg
El kit Manfrotto 509HD,536K presenta una capacidad máxima de seguridad de 13,5 kg para configuraciones con un centro de gravedad de referencia de 55 mm.
Sin embargo, la rótula admite una carga inferior cuando el centro de gravedad está más elevado. Para una configuración de referencia de 125 mm, Manfrotto indica 9 kg.
Por eso, antes de instalar una cámara profesional, debes comprobar tanto el peso del equipo como su distribución.
Además, es necesario respetar la capacidad de todos los componentes del soporte. Aunque las patas 536 admiten hasta 25 kg por separado, la rótula establece un límite inferior para el conjunto.
Sistema ABR Advanced Balancing Recorder
La rótula incorpora ABR, Advanced Balancing Recorder, una función que ayuda a localizar y recuperar la posición de equilibrado de la cámara sobre la plataforma.
Gracias a este sistema, puedes identificar una posición previamente ajustada y reducir el tiempo necesario para repetir una configuración.
Por ejemplo, resulta útil cuando utilizas habitualmente una cámara con la misma combinación de objetivo, batería y accesorios.
Además, ABR complementa el ajuste longitudinal de la zapata. Sin embargo, no sustituye la comprobación manual del equilibrio después de modificar el equipo.
Zapata deslizante Manfrotto 509PLONG
La Manfrotto 509HD utiliza una zapata deslizante 509PLONG de liberación rápida. Esta plataforma permite ajustar la posición longitudinal de la cámara.
De esta manera, puedes desplazarla hacia delante o hacia atrás para mejorar el equilibrio respecto al eje de inclinación.
Además, incorpora fijaciones de cámara de 1/4 y 3/8 pulgadas para equipos compatibles.
Antes de comenzar una grabación, asegúrate de que la zapata está correctamente bloqueada y de que el seguro secundario funciona.
Semiesfera de 100 mm para nivelación precisa
El kit utiliza una semiesfera de 100 mm integrada en la rótula 509HD. Este sistema permite ajustar la inclinación de la rótula dentro de la cazoleta del trípode.
Gracias a ello, puedes nivelar la cámara sin tener que modificar individualmente todas las patas.
Además, incorpora un nivel de burbuja iluminado para facilitar la preparación del encuadre en condiciones de poca luz.
La combinación de cazoleta de 100 mm y semiesfera integrada resulta especialmente interesante para producciones que requieren nivelaciones frecuentes.
Conexiones Easy Link para accesorios
La rótula dispone de dos conexiones Easy Link de 3/8 pulgadas para instalar determinados accesorios audiovisuales mediante soportes compatibles.
Por ejemplo, puedes incorporar un monitor externo o un brazo articulado adecuado sin depender exclusivamente de los puntos de fijación de la cámara.
Además, estas conexiones permiten ampliar las posibilidades de montaje durante producciones con varios dispositivos.
Sin embargo, debes comprobar que los accesorios quedan correctamente sujetos y que su peso no compromete el equilibrio del conjunto.

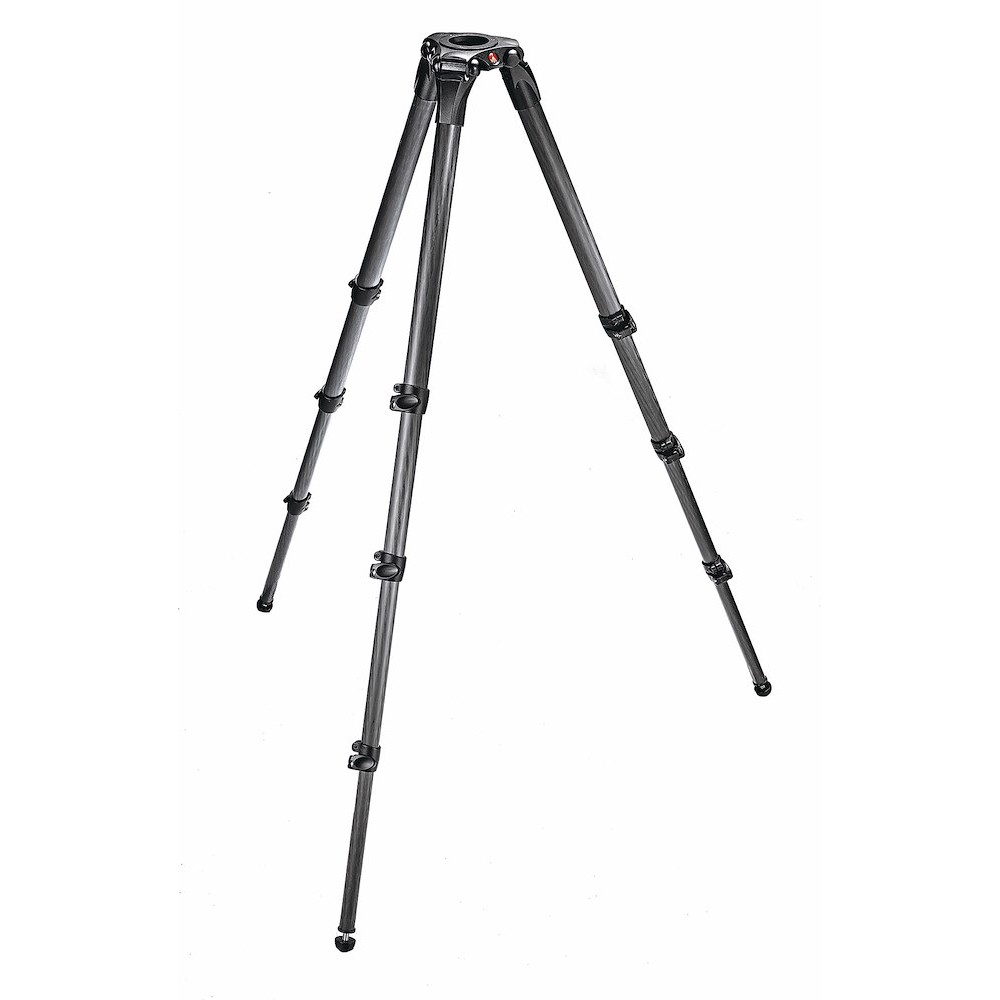

Trípode Manfrotto MPRO 536 de fibra de carbono
El trípode Manfrotto MPRO 536 utiliza patas simples de fibra de carbono con componentes de magnesio. Esta combinación ofrece una estructura resistente y adecuada para trabajar con equipos de vídeo profesionales.
Sus cuatro secciones telescópicas permiten alcanzar una altura elevada manteniendo unas dimensiones relativamente compactas al plegarlo.
Además, los bloqueos de palanca facilitan extender y fijar cada sección de las patas.
Cuatro secciones con bloqueo de palanca
Cada pata dispone de cuatro secciones con diámetros de 39, 34,2, 29,2 y 24,8 mm.
Gracias a esta configuración, puedes adaptar la altura del conjunto a diferentes encuadres.
Además, cada pata puede ajustarse de forma independiente, lo que facilita colocar el trípode sobre terrenos irregulares.
Antes de montar la cámara, comprueba que todos los cierres están completamente bloqueados.
Tres ángulos de apertura independientes
El Manfrotto 536 permite seleccionar ángulos de apertura de 23°, 50° y 70°.
Gracias a estos selectores, puedes modificar la posición de las patas según la altura requerida y las características del terreno.
Por ejemplo, una apertura amplia permite preparar tomas más próximas al suelo. Además, facilita trabajar sobre escalones y superficies con desniveles.
El trípode no necesita un estabilizador fijo entre las patas para mantener las posiciones previstas por su diseño.
Altura de trabajo de 40,5 a 217,5 cm
El kit Manfrotto 509HD + MPRO 536 permite trabajar entre 40,5 y 217,5 cm de altura.
Estas cifras corresponden al sistema completo con la rótula instalada. Por tanto, no deben confundirse con las dimensiones del trípode 536 vendido por separado, cuya altura máxima es de 203 cm.
Además, el kit tiene una longitud plegada de 87 cm.
Esta combinación resulta interesante cuando necesitas alternar entre perspectivas bajas y posiciones de cámara elevadas.
Bolsa acolchada para transportar el conjunto
El kit incluye una bolsa acolchada Manfrotto para guardar y transportar el trípode con la rótula.
Gracias a ella, puedes proteger el equipo frente a pequeños golpes y contactos durante los desplazamientos habituales.
Además, facilita trasladar el conjunto entre estudios, vehículos y localizaciones de grabación.
La cámara y los demás accesorios audiovisuales utilizados durante las sesiones no forman parte del contenido del kit.
Aplicaciones profesionales del Manfrotto 509HD + 536
Documentales y reportajes
La rótula permite ajustar el arrastre de PAN y TILT para realizar movimientos controlados. Además, las patas de carbono facilitan adaptar la altura y la apertura a diferentes localizaciones.
Entrevistas y producción corporativa
El contrabalance por posiciones y la zapata deslizante permiten preparar una configuración equilibrada para grabaciones prolongadas.
Asimismo, la semiesfera de 100 mm facilita mantener una referencia horizontal durante los movimientos panorámicos.
Producciones audiovisuales con cámaras profesionales
La capacidad de carga y las conexiones Easy Link permiten configurar el sistema con equipos de vídeo y accesorios compatibles.
Además, la función ABR facilita recuperar posiciones de equilibrado cuando se utilizan configuraciones habituales de cámara.
Características técnicas del Manfrotto 509HD,536K
Identificación del kit
- Marca: Manfrotto.
- Referencia fabricante: 509HD,536K.
- EAN: 8024221583465.
- Tipo: kit profesional de trípode de vídeo.
- Rótula: Manfrotto 509HD.
- Trípode: Manfrotto MPRO 536.
- Materiales: fibra de carbono, aluminio y magnesio.
- Color: negro.
Dimensiones y capacidad del conjunto
- Carga máxima de seguridad: 13,5 kg a 55 mm de centro de gravedad.
- Carga de referencia a 125 mm: 9 kg.
- Altura máxima: 217,5 cm.
- Altura mínima: 40,5 cm.
- Longitud plegado: 87 cm.
- Bolsa de transporte: acolchada, incluida.
Rótula fluida 509HD
- Material: aluminio.
- Peso de la rótula: 3,9 kg.
- Tipo de base: semiesfera de 100 mm.
- Sistema de arrastre: Fluid Drag System.
- Arrastre PAN: regulable de forma continua.
- Arrastre TILT: regulable de forma continua.
- Contrabalance: 4 posiciones, incluida la desactivada.
- Contrabalance a 55 mm: 0 / 4,2 / 8,4 / 12,8 kg.
- Contrabalance a 125 mm: 0 / 2,8 / 5,6 / 8,5 kg.
- Rotación panorámica: 360°.
- Inclinación: de -50° a +90°, según ficha técnica actual.
- Zapata: Manfrotto 509PLONG.
- Montaje de cámara: tornillos de 1/4 y 3/8 pulgadas.
- Easy Link: 2 conexiones de 3/8 pulgadas.
- Advanced Balancing Recorder: sí.
- Nivel de burbuja iluminado: sí.
- Manivela panorámica: incluida.
Trípode MPRO 536
- Material de las patas: fibra de carbono.
- Componentes estructurales: magnesio.
- Tipo de patas: simples.
- Secciones por pata: 4.
- Bloqueos: palancas.
- Ángulos de apertura: 23°, 50° y 70°.
- Diámetros de tubo: 39 / 34,2 / 29,2 / 24,8 mm.
- Cazoleta: 100 mm.
- Capacidad de las patas por separado: 25 kg.
- Peso del trípode por separado: 3,44 kg.
- Altura máxima del trípode individual: 203 cm.
- Altura mínima del trípode individual: 26 cm.
- Estabilizador entre patas: no incluido.
Contenido del kit Manfrotto 509HD,536K
- 1 rótula fluida Manfrotto 509HD con semiesfera de 100 mm.
- 1 trípode Manfrotto MPRO 536 de fibra de carbono.
- 1 zapata deslizante Manfrotto 509PLONG.
- 1 manivela de panorámica.
- 1 bolsa de transporte acolchada Manfrotto.
La cámara, los objetivos, los monitores, los brazos Easy Link y los demás accesorios mostrados en imágenes comerciales no están incluidos. El adaptador de cazoleta de 100 a 75 mm no debe considerarse incluido en este kit.
Preguntas frecuentes sobre el Manfrotto 509HD + MPRO 536
Carga, contrabalance y rótula
¿Qué carga máxima admite el kit Manfrotto 509HD + 536?
La rótula admite hasta 13,5 kg con un centro de gravedad de 55 mm. Sin embargo, para un centro de gravedad de 125 mm, Manfrotto indica 9 kg. Por tanto, debes comprobar el peso y la distribución del equipo antes de instalarlo.
¿El contrabalance de la 509HD es continuo?
No. El contrabalance tiene cuatro posiciones, incluida la posición desactivada. En cambio, el arrastre fluido de PAN y TILT se ajusta de forma continua.
¿Qué contrabalance ofrece a 55 mm?
Dispone de posiciones de 0, 4,2, 8,4 y 12,8 kg para un centro de gravedad de 55 mm. Además, ofrece otros valores cuando el centro de gravedad está situado a 125 mm.
¿Para qué sirve Advanced Balancing Recorder?
La función ABR ayuda a localizar y recuperar una posición de equilibrado de la cámara. Así, facilita repetir configuraciones cuando utilizas habitualmente el mismo equipo.
¿Qué zapata de cámara incluye?
Incluye la zapata deslizante Manfrotto 509PLONG. Gracias a ella, puedes ajustar la posición longitudinal de la cámara para equilibrar mejor el conjunto.
Trípode, montaje y transporte
¿El trípode 536 está fabricado en carbono?
Sí. Incorpora tubos de fibra de carbono y componentes de magnesio. Además, dispone de cuatro secciones y bloqueos de palanca.
¿Qué diámetro de cazoleta utiliza?
El kit utiliza una semiesfera de 100 mm integrada en la rótula 509HD. Por tanto, proporciona un sistema de nivelación compatible con la cazoleta del trípode 536.
¿Incluye adaptador para rótulas de 75 mm?
No debe darse por incluido. Aunque el trípode 536 individual se comercializa con un adaptador de 100 a 75 mm, la configuración de este kit utiliza directamente la semiesfera de 100 mm.
¿Qué altura máxima alcanza?
El kit completo alcanza 217,5 cm y permite trabajar desde 40,5 cm. Además, mide 87 cm plegado.
¿Incluye una bolsa de transporte?
Sí. El kit incluye una bolsa acolchada Manfrotto adecuada para transportar el trípode y la rótula.
Compra el kit Manfrotto 509HD + MPRO 536 en Foto321
El Manfrotto 509HD,536K combina una rótula fluida profesional con un trípode de fibra de carbono de gran altura y cuatro secciones.
Gracias al sistema Bridging Technology, al arrastre fluido regulable y al contrabalance por posiciones, permite realizar movimientos de cámara controlados.
Además, su semiesfera de 100 mm, el sistema ABR y la zapata 509PLONG facilitan la nivelación y el equilibrado del equipo.
Descubre más trípodes y accesorios Manfrotto en Foto321 para completar tu equipo de vídeo profesional.
