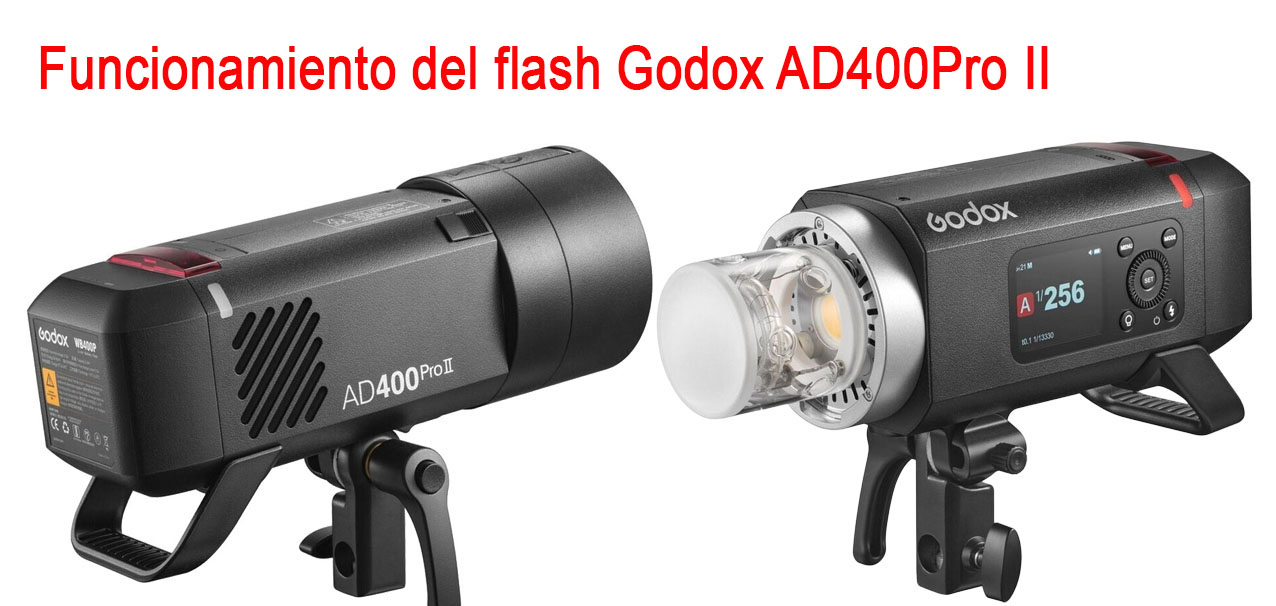

Funcionamiento del flash Godox AD400Pro

20 septiembre, 2018 | 0 Comentarios

El flash Godox AD400Pro es un flash de batería para trabajar principalmente en exteriores y localización. Es muy sencillo de operar como iremos viendo a continuación.

Manual del flash Godox AD400Pro en español:

A continuación, indicamos como operar con el flash de forma sencilla. Este es un flash profesional de alto rendimiento con características avanzadas, pero fáciles de entender.
Con sistema de comunicación por radio del sistema X de Godox.

Destacamos como principales avances en este flash:

  • – Recarga a máxima potencia 1/1 en menos de un segundo
  • Estabilidad de color +/-75ºK entre una foto y la siguiente.
  • Luz de modelado LED de 30W

Datos técnicos del flash Godox AD400Pro.

Datos técnicos del flash Godox AD400Pro

Datos técnicos del flash Godox AD400Pro

Que nos encontramos en la caja nada más recibirlo

En la caja, con este flash se incluyen los siguientes accesorios originales:

  • Generador compacto de 400ws
  • Bombilla extraíble
  • Batería dedicada para el AD400Pro
  • Cargador de red para la batería
  • Reflector extraíble dedicado
  • Tapa para el reflector
  • Anillo metálico Bowens por defecto (puede venir con otro anillo seleccionado entre Elinchrom, Profoto o Broncolor)
  • 4 tornillos de ajuste para la montura
  • Una llave Allen para los tornillos.
  • Maleta semirrígida con asa y correa de hombro con foam interior.

En esta foto se aprecia el Godox AD400Pro con la montura Bowens colocada en el frontal.

Flash autonomo AD400Pro con montura Bowens metálica

Aspecto exterior del flash Godox AD400Pro

  • Parte principal de la unidad con pantalla LCD en el lateral donde veremos toda la información relativa al funcionamiento del flash.
  • Justo a su derecha se encuentra la botonera y rueda de acción rápida.
  • En la parte trasera, es donde se inserta la batería dedicada, deslizándola desde arriba hacia abajo, haciendo coincidir los pins metálicos con los de la unidad, así como los pins de contacto.
  • En la parte frontal. Nos encontramos por defecto el reflector colocado con su tapa. Para trabajar con este directamente, podemos hacerlo quitando la tapa y usando el reflector dedicado con una luz uniforme
  • Se puede quitar este reflector para poder ver el LED frontal (viene protegido. No pasa nada si se toca con los dedos de forma accidental).
  • En la misma parte frontal, bordeando el LED se encuentran tres pins de entrada que sirven para conectar el tubo de destello glaseado suministrado. Hay que prestar atención, pues no es muy evidente, que hay una pequeña muesca circular tanto en el propio tubo de destello (en la parte blanca) como el frontal de la unidad. No son muy visibles, pero con un poco de práctica es fácil de colocar y quitar el tubo de destello.
  • En la parte inferior de la unidad, está el soporte metálico retráctil para colocarse la unidad AD400Pro sobre un soporte de estudio, y tornillo de bloqueo. También se encuentra la entrada para paraguas. En el lateral tiene un asa de bloqueo grande para trabajar incluso con guantes.
  • En la parte trasera, está un asa de sujeción, extraíble.

Botonera lateral del generador autónomo

De Izquierda a Derecha y de arriba a abajo

  • Botón «Mode». Para seleccionar el funcionamiento que necesitemos. TTL, M o Multi
  • Antena. Para conectar la unidad por radio
  • «Gr/CH». Para seleccionar el Grupo o el canal de trabajo
  • «Menu». Para acceder a todas las funciones personalizables de la unidad
  • Rueda central. Nos da acceso rápido a las funciones que queramos seleccionar. También hay que girarla después de apretar el botón de encendido para que se active a modo ON la unidad.
  • Botón «SET», colocado en el centro. Sirve como botón de confirmación de los parámetros introducidos.
  • El símbolo H. Sirve para activar o desactivar la sincronización en HSS
  • Botón de Luz de modelado. ON / OFF
  • Encendido o Apagado de la unidad
  • Botón de Test. Para hacer pruebas de destello. También indica si el flash está listo para siguiente disparo.

El panel LCD del flash Godox 400w Pro:

De izquierda a Derecha, de arriba a abajo.

Botones del Godox AD400Pro

  • Antena de comunicación por radio
  • «CH x» : Indica el canal en que se está trabajando
  • «TTL», «M» o «Multi». Indica el modo de trabajo en que se seleccione. TTL auto flash, Manual o Multi destello estroboscópico.
  • Símbolo «H». (HSS/FP) Indica si esta activado el modo HSS de sincronización en alta velocidad
  • Símbolo Sonido. Apagado o Encendido. Para que la unidad haga un sonido audible después del destello.
  • Nivel de batería. Con tres posiciones
  • «A» Grupo de trabajo seleccionado
  • «+0.3» Indica la cantidad de compensación de flash. Desde -3 a +3 en pasos de 1/3
  • Abajo a la izquierda, solo cuando estemos en el modo M se verá en el LCD la duración del destello representada en t=0.1 hasta 1/10100 de segundo.
  • Símbolo de ventilador. Se muestra cuando el ventilador esta activado, principalmente al hacer uso de la lámpara de modelado LED
  • Símbolo de una bombilla. Indica que la luz de modelado esta Encendida o Apagada
  • Justo al lado, para terminar. Indica «10%» para indicar de forma manual la intensidad de luz de modelado que se necesita en porcentaje desde 10% hasta 100%. Puede cambiarse a modo «Prop» para que la luz de modelado actúe siempre acorde a la potencia que coloquemos.

Funcionamiento de la batería del flash AD400Pro

Es una batería dedicada para este flash de Litio con carga rápida en solo 2 horas con su cargador incluido.
Con circuito interno protegido contra sobrecarga, sobre descarga y cortocircuito
El fabricante recomienda cargar la batería hasta un 60% para mantener un buen funcionamiento.
Si no se va a utilizar durante un largo periodo de tiempo superior a 3 meses es recomendable hacer una carga completa

Indicador de nivel de batería

El flash AD400Pro posee dos indicadores de carga visibles. Una en la propia batería y otra en el LCD de la unidad.
Con tres niveles de indicación para la energía remanente

  • 3 paneles. La batería está entre un 75% a un 100% de su carga
  • 2 paneles. Se encuentra entre un 50% y un 75% de capacidad
  • 1 panel. Capacidad restante entre un 3% y un 25%

Inferior a estos indicadores bien parpadea o se apaga. Es recomendable hacer una carga lo antes posible en un periodo no máximo de 10 días

El flash dispone de un sistema de auto apagado entre 30 y 120 minutos seleccionable desde la función C.Fn. Stanby

Para encender el flash hay que apretar el botón de Encendido y girar la rueda central. Para apagarlo solo apretar el botón de Encendido nuevamente

Modos operativos del flash

El Ad400Pro dispone de 3 modos operativos: TTL, Manual y Multi estroboscópico.

Modo TTL.

Presiona el botón «Mode» hasta ver «TTL» en la pantalla LCD
disponible la función FEC para compensación de la exposición del flash en +/- 3 pasos en incrementos de 1/3
Aprieta el botón «SET» y gira la rueda para la corrección de exposición que necesites. Se verá reflejado en el LCD.

Símbolo H. Significa Sincronización en Alta velocidad de destello (FP)
Permite que la cámara sincronice con todas las velocidades de la cámara. Indicado cuando se utiliza en prioridad de apertura para la realización de retratos con flash de relleno.

Para seleccionarlo aprieta el botón H. Este icono se mostrará en el LCD arriba en el centro. Para poder utilizar este modo necesitarás combinarlo con el disparador remoto Godox X1T o el más avanzado Godox Xpro, en sus diferentes versiones dedicadas para cada marca de cámara disponibles.

Ten en cuenta que cuando utilices este modo de disparo cuanto más rápida sea la velocidad seleccionada más corta será el rango de distancia que se conseguirá.

La protección contra sobrecalentamiento se activará después de 50 disparos utilizando este modo de sincronización.

Modo Manual

Selecciona este modo mediante el botón «Mode». Hasta ver el modo «M», gira rueda y pulsa «SET».
Puedes seleccionar las potencias entre 1/1 hasta 1/128, o incluso hasta 1/256 mediante selección en el menú del disparador remoto Xpro.

Los cambios más precisos se pueden hacer con la última actualización de firmware en pasos de 1/10 (antes en pasos de 1/3).

Función Esclavo

En modo Manual. Aprieta el botón «MENU» y accede a la función personalizable C.Fn SLAVE. Selecciona modo S1 para que la unidad trabaje como flash esclavo mediante su sensor. Se recomienda para flashes manuales universales.

El modo S2 disponible. Selecciona este modo cuando dispares la unidad con flashes automáticos que evitarán el pre-destello de estos, disparando su destello de manera correcta.

Duración del flash
En modo manual el Godox AD400Pro trabaja con una duración de destello muy corta. La duración del flash se refiere al tiempo que transcurre desde que el flash se dispara hasta que alcanza su pico máximo. Este pico máximo se expresa normalmente como t=0.5.

Para informar más al fotógrafo con un detalle más preciso, este flash AD400Pro indica la duración del flash en t=0.1. La diferencia entre t=0.5 y t=0.1 se muestra en la siguiente tabla.

Duración destello del flash AD400Pro Godox


Temperatura de color Estable

Cuando se utiliza esta función la temperatura de color solo varía entre +/-75ºK en todo el rango de potencias. Selecciona «MENU» función C.Fn.Color y colócala en encendido (ON).

Cuando se ajusta la potencia de salida de High a Low en Modo M, la señal de flash disponible empezará a parpadear (con sonido audible por 1 minuto). Presiona el botón Test para realizar la descarga de la unidad de flash y podrás usarlo de forma normal.

Modo Estroboscópico

Opción disponible para poder realizar múltiples destellos en series. Para utilizarse para capturar varias imágenes de un objeto en movimiento en una sola fotografía. Se puede seleccionar la frecuencia (Número de flashes por segundo expresado en Hz), el número de flashes que queremos usar y la potencia del flash.

Para seleccionar este modo.

Aprieta el botón de botón de «MODE» hasta que aparezca en el LCD «Multi». Gira la rosca central para seleccionar la potencia del flash
Selecciona la frecuencia y el número de flashes con el botón «SET» y luego gira la rueda. De la misma manera el para seleccionar la frecuencia del flash.
Una vez selecciono pulsa «SET» y los parámetros aparecerán en la pantalla LCD del Godox AD400Pro.

Calculando la velocidad de obturación

Durante el destello estroboscópico la exposición se mantiene activa hasta que se detienen los destellos. Usa la fórmula de abajo para calcular la velocidad de destello y colocarla en la cámara.

Número de flashes / Frecuencia del flash = Velocidad de Sincronización

Nota: Deja descansar el flash si disparas más de 10 veces seguidas durante al menos 15 minutos. De otra manera la sobreprotección contra calentamiento se activará.

Se recomienda utiliza un trípode para óptimos resultados.
Las potencias de 1/1 y 1/2 no pueden ser seleccionados en este modo Multi.
El modo Multi puede usarse en modo Bulb de la cámara.
Si el número de flashes indica «–» se dispararán de forma indefinida hasta que se termine la exposición o bien agote la batería.

Máximo número destellos Multi con Godox AD400Pro

Sincronización del flash Godox AD400Pro con disparadores Godox

Para poder trabajar con el AD400Pro a distancia como flash esclavo por medio de señal de radio 2.4Ghz puedes utilizar los disparadores radio X1T, Xpro, XT32, XT16. También puedes utilizar los flashes Godox con función «Maestro» como son los AD360II, V860II, V350, Godox TT685, TT600 y TT350.

Disparadores remotos para flash Godox AD400Pro

En modo TTL el AD400Pro es compatible con el sistema de Canon e-TTL II, Nikon i-TTL, Sony, Olympus-Panasonic, Fuji y recientemente con Pentax.

En la unidad de flash aprieta el botón con el símbolo de Antena, lo verás en lado izquierdo, arriba de la pantalla LCD.

Canal operativo

Selecciona el canal operativo con el que vas a trabajar entre 1 y 32 disponibles.
Presiona el botón Gr/CH durante 2 segundos hasta que en el LCD aparezca «CH 01». Selecciona el canal que quieras entre 1 y 32. Pulsa «SET» para confirmar. El dispositivo maestro debe tener el mismo canal de trabajo para que funcione correctamente.

Selección de ID

Si hay otros dispositivos similares en la zona puedes cambiar el ID de tu unidad para evitar interferencias. Tan solo recuerda que tanto la unidad de flash como el disparador deberán tener el mismo ID.

Para cambiar el ID presiona «MENU» y entra en la C.Fn.ID y selecciona tu ID entre 01 a 99. Esta función ID solo podrás utilizarla si tu unidad Maestro también dispone de ella.

Para utilizar el Grupo de trabajo

Presiona «Gr/CH» y selecciona entre el grupo desde A hasta E disponibles. (A,B,C,D,E).
Lo veras en la pantalla LCD indicado en el lado izquierdo con una letra en grande resaltado.

Recuerda que al utilizar los disparadores de radio:

  • En ciertas ocasiones la frecuencia 2.4Ghz puede ser utilizada por otros dispositivos como Bluetooth, microondas, aparatos de radio frecuencia por lo que la señal podría verse afectada.
  • Si colocas la unidad Maestro a menos de 50 cm del flash puede no funcionar correctamente. Sepáralas cuando la utilices con los disparadores X1T o flashes antes indicados.

    Si lo utilizas con el disparador XPro debes colocar la opción en el menú, C.Fn DIST a la distancia de trabajo de 0 a 30 metros para evitar este inconveniente que a veces se nos puede presentar.

  • Si quieres trabajar con el trigger Xpro a la mínima potencia con el flash Godox AD400Pro debes seleccionar esta opción C.Fn MIN y selecciona entre 1/128 o bien 1/256. Aprieta «SET» para confirmar.

Puedes comprar Godox en España a traves de Foto321.com con una garantia de 2 años y 15 días de prueba.

Como usar la lámpara de modelado

Este flash generador autónomo dispone una luz LED de modelado de 30W que dispone de tres modos de funcionamiento.

  • Porcentaje. Con incrementos desde 10 a 100% consecutivos. El ventilador interno se activará de forma automática. Debes apretar el botón durante un par de segundos hasta que en el LCD se marque en negrita, luego gira la rueda central hasta la posición necesitada.
  • Prop. La luz de modelado cambia de intensidad de acuerdo a la potencia que se utilice en cada momento. Así a 1/1 la luz de modelado estará funcionando a máxima potencia.
  • OFF. Luz de modelado apagada.

Funciones disponibles en flash autónomo Godox AD400Pro

Funciones personalizables Godox AD400Pro

Número de disparos continuos. Protección contra sobrecalentamiento

El flash Godox AD400Pro está protegido contra sobrecalentamiento de forma automática.
A continuación, una tabla donde podrás la relación de disparos seguidos que te permite realizar el flash.

Dos tablas. La primera con el flash trabajando en modo normal. Seguido con la opción de sincronización de alta velocidad activada.

Número de destellos sobrecalentamiento Godox AD400Pro

Otras protecciones de calentamiento que pueden mostrarse en el LCD

  • Error 1. Error en el sistema de reciclaje. El flash no puede dispararse. Reinícialo. Si el problema persiste contacta con el servicio técnico o la tienda donde lo compraste.
  • Error 3. El voltaje en dos de los pins de contacto es demasiado alto. Debes enviar el flash al servicio de mantenimiento.
  • Error 9. Han surgido algunos errores en el proceso de actualización. Por favor utiliza el proceso de actualización de firmware correcto.

Actualización de firmware.

El flash AD400Pro permite actualizar su firmware a través de un puerto de USB. La actualización de firmware podrás verla siempre: http://www.godox.com/EN/Download.html

  • Ten en cuenta que el cable de conexión USB no esta incluido. El cable USB debe ser de tipo-C para la conexión.
  • El firmware debe ser superior al software Godox G3, por favor descarga y actualiza, si necesario al «Godox G3 firmware upgrade software» antes de realizar la actualización. Posteriormente elige el archivo relacionado.
  • Si este flash necesita actualizar el firmware, dirigete primero a la página oficial de Godox de actualización de firmware

Utilización básica del flash Godox AD400Pro

Video demostrativo de funcionamiento básico del flash Godox AD400 Pro

Cuando necesitas más potencia, puedes utilizar el flash Godox AD600Pro con 600ws, un LED de 38W, HHS y TTL (multi marca). Posee también un funcionamiento y rendimiento profesional de altas prestaciones que te puede interesar para combinar en tu trabajo diario en localizazión o exteriores.

Si necesitas más información sobre este flash autónomo de 400ws con batería puedes escribirnos más abajo. Somos distribuidores Godox España con un amplio catálogo de la marca disponibles.
